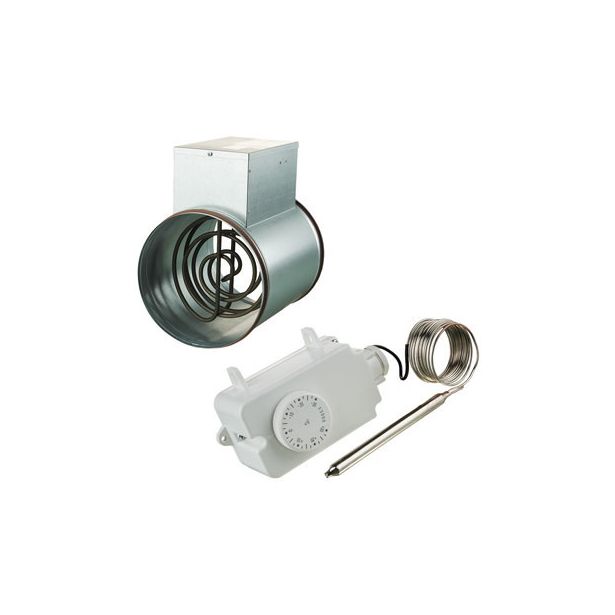

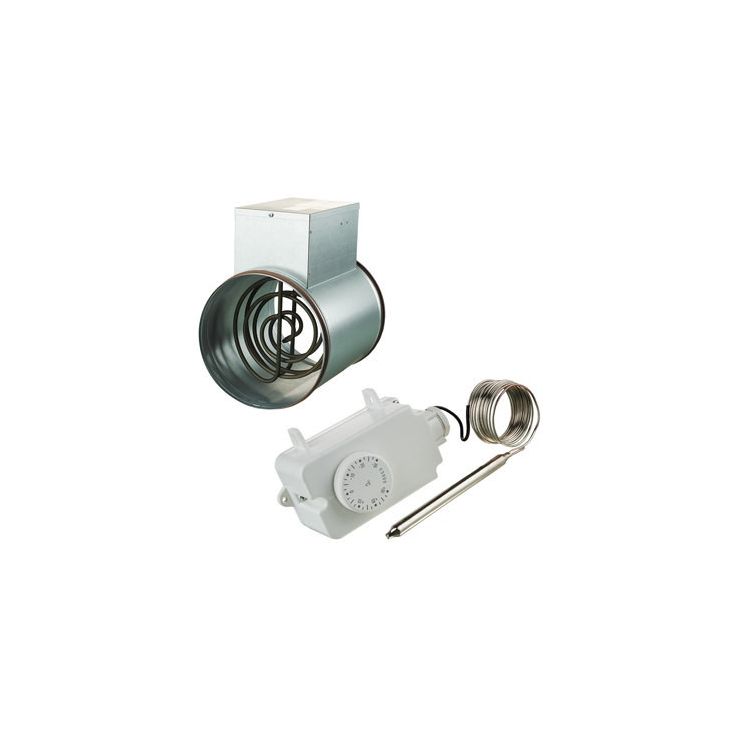

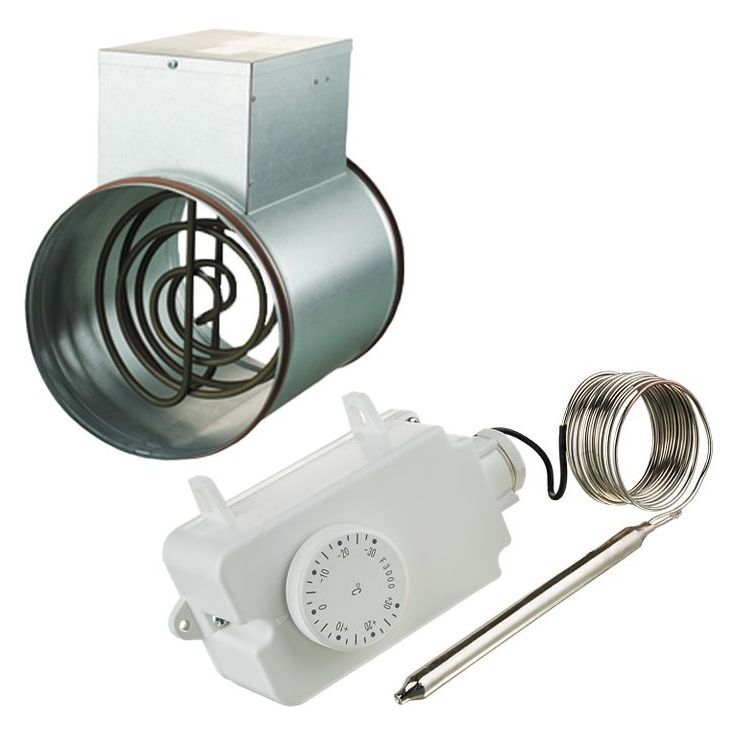

Kanavalämmitin Airsec NK 200-1.2-1 ja F-3000-termostaatti

Airsec NK 200-1.2-1 on pyöreisiin Ø200 mm:n ilmanvaihtokanaviin tarkoitettu sähköinen kanavalämmitin, jonka lämmitysteho on 1,2 kW. Kanavalämmitin soveltuu ilmanvaihtojärjestelmien tuloilman lämmittämiseen.

Kanavalämmitintä voidaan käyttää esimerkiksi tuloilman esilämmitykseen kylmissä olosuhteissa. Oikein mitoitettuna ja ohjattuna lämmitin tukee ilmanvaihtojärjestelmän toimintaa ja auttaa ehkäisemään lämmöntalteenottokennon jäätymistä.

Kanavalämmittimen runko ja kytkentäkotelo on valmistettu galvanoidusta teräksestä ja lämmityselementit ruostumattomasta teräksestä. Kanavaliitännät on varustettu tiivisteillä.

Lämmittimessä on kaksi ylikuumenemissuojaa: automaattisesti palautuva 50 °C:n lämpösuoja ja käsin palautettava 90 °C:n lämpösuoja.

Airsec NK -kanavalämmittimessä ei ole sisäänrakennettua termostaattia. Tämä tuotepaketti sisältää Airsec F-3000 -kapillaaritermostaatin lämpötilaohjausta varten. Lämmityksen ohjaus edellyttää käyttötarkoitukseen soveltuvaa termostaattia tai ohjausjärjestelmää. Kanavalämmitintä ei saa käyttää ilman asianmukaista lämpötilan säätöä ja ilmanvaihtojärjestelmän turvatoimintoja.

Kanavalämmittimen käyttö edellyttää riittävää ilmavirtaa. Ilman virtausnopeuden on oltava vähintään 1,5 m/s, ja mallikohtaista vähimmäisilmavirtaa on noudatettava.

Asennuksessa on noudatettava valmistajan määrittämiä turvaetäisyyksiä muihin ilmanvaihtokomponentteihin ja palaviin materiaaleihin. Lämmittimen etupuolelle on asennettava ilmansuodatin suojaamaan lämmitintä pölyltä ja lialta. Suodattimen ja lämmittimen väliin on jätettävä valmistajan ohjeiden mukainen riittävä etäisyys paloturvallisuuden varmistamiseksi.

Airsec NK -kanavalämmitin on suunniteltu asennettavaksi sisätiloihin ilmanvaihtokanaviin joko vaaka- tai pystyasentoon. Vaakasuorassa asennossa liitäntäkotelon on oltava ylöspäin. Sallittu poikkeama on enintään 90 °. Liitäntäkoteloa ei saa asentaa alaspäin, jotta mahdollinen kondenssivesi ei pääse liitäntäkoteloon aiheuttamaan oikosulun vaaraa.

Kanavalämmittimen asennus ja sähköliitännät on annettava asianmukaisen pätevyyden omaavien ammattilaisten tehtäväksi valmistajan asennusohjeiden ja voimassa olevien määräysten mukaisesti.

Tuotetiedot:

• Tuotemerkki: Airsec
• Takuuaika: 2 vuotta

• GTIN-koodi: 4823016277596
• LVI-numero: 7922510

Tuotteen mitat:

• Korkeus (mm): 302
• Leveys (mm): 199
• Syvyys (mm): 294
• Tuotteen paino (kg): 2,5

Tuotteen ominaisuudet:

• Materiaali: Teräs
• Tuotetyyppi: Sähköinen kanavalämmitin
• Malli: NK 200-1.2-1
• Kanavaliitäntä: Ø200 mm
• Vaihe: 1~
• Nimellisvirta: 5,2 A
• Lämmityselementit: 1 × 1,2 kW
• Vähimmäisilmavirta: 150 m³/h
• Ilman vähimmäisvirtausnopeus: 1,5 m/s
• Lämmittimestä poistuvan ilman enimmäislämpötila: +40 °C
• Käyttöympäristön lämpötila: −30…+50 °C
• Käyttöympäristön suhteellinen kosteus: Enintään 80 %
• Sähköturvallisuusluokka (valmistajan ilmoittama): I (suojamaadoitettava)
• Rungon ja kytkentäkotelon materiaali: Galvanoitu teräs
• Lämmityselementtien materiaali: Ruostumaton teräs
• Ylikuumenemissuojat: 50 °C automaattisesti palautuva; 90 °C käsin palautettava
• Asennusasento: Vaaka- tai pystyasento; kytkentäkotelo ei alaspäin
• Sisäänrakennettu termostaatti: Ei
• Mukana toimitettava termostaatti: Airsec F-3000 -kapillaaritermostaatti
• Termostaatin säätöalue: −30…+30 °C
• Termostaatin kytkentäkapasiteetti: 16 A / 230 V, resistiivinen kuorma
• Termostaatin asennustapa: Seinäasennus
• Termostaatin mittaustarkkuus: ±3 °C
• Termostaatin eroarvo: 2 ±1 °C
• Termostaatin malli: F-3000
• Toimitussisältö: Kanavalämmitin, F-3000-kapillaaritermostaatti ja käyttöohjeet

Tuotteen tekniset tiedot:

• Jännite (V): 230
• Teho (W): 1 200
• IP-luokka: IP40

Pakkauksen mitat ja paino:

• Pakkauksen leveys (mm): 310,00
• Pakkauksen korkeus (mm): 220,00
• Pakkauksen syvyys (mm): 320,00
• Rahtipaino (kg): 3,00
