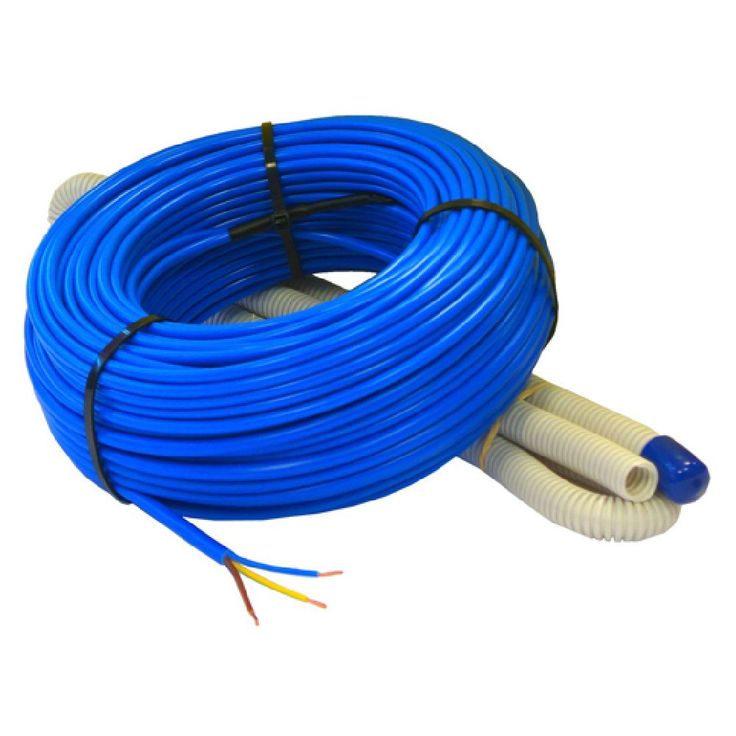

Lattialämmityskaapeli Grand Meyer THC20, 20 W/m, eri kokoja
Lisätietoa tuotteesta
Grand Meyer® THC20 on kuorimaton, kahden johtimen resistiivinen sähköinen lämmityskaapeli, jonka lineaarinen tehotiheys on 20 W/m. Se soveltuu erinomaisesti lattialämmitysjärjestelmiin, joissa sitä voidaan käyttää joko pääasiallisena lämmönlähteenä tai mukavuuslämmitykseen. Kaapeli on monikäyttöinen ja se voidaan asentaa myös pieniin ulkotiloihin lumen ja jään sulatustarkoituksiin.
Kaapeli toimitetaan asennusvalmiina lämmityspätkinä, joihin sisältyy liitäntäjohto sekä tiiviit liitäntä- ja päätesuojukset. Rakenne perustuu korkealaatuisiin materiaaleihin: kierretyt lämmitysjohtimet on valmistettu CuNi-, CuCr- tai NiCr-seoksista, ja niiden ympärillä on lämpöä kestävää ristisilloitettua polyeteeniä. Suojaus on toteutettu alumiinifoliopinnalla, ja mekaanista kestävyyttä parantaa Al-Mg-langoista kierretty vedonpoistokaapeli. Ulkoinen eriste on tehty modifioidusta PVC-materiaalista, joka kestää korkeita lämpötiloja.
Kaapelin ulkohalkaisija on vain 5 mm, mikä mahdollistaa helpon asennuksen ahtaissakin tiloissa. Asennusjohto on 3 metriä pitkä ja sisältää kolme johdinta: vaihe, nolla ja suojamaa. Kaapeli kestää jopa +90 °C:n käyttölämpötilan ja voidaan asentaa –10 °C:een asti. Pienin sallittu taivutussäde on 6 cm, ja kaapelin pituustoleranssi on ±2 %.
THC20-lämmityskaapeli asennetaan betonilaattaan, jonka päälle tehdään noin 3–5 cm paksu sementtilaastikerros. Asennuksessa käytetään lämpötila-anturia, joka sijoitetaan tiivistettyyn aaltoputkeen, sekä kiinnitysteippiä. Lopullinen lattiapäällyste voi olla esimerkiksi laatta, marmori, laminaatti tai linoleumi. Lämpötilan säätö hoidetaan termostaatilla.
Grand Meyer® -lämmitysmatot ja -kaapelit valmistetaan Latviassa, Euroopassa. EcoNG170-lämmitysmatoille ja THC20-lämmityskaapeleille myönnetään 20 vuoden takuu.
| Kaapelituote | Lämmityspätkien pituus (m) | Teho (W) | Virta (A) | Resistanssi (Ω) |
|---|---|---|---|---|
| THC20-10 | 10 m | 200 W | 0,9 A | 251 … 291 Ω |
| THC20-15 | 15 m | 300 W | 1,4 A | 168 … 194 Ω |
| THC20-23 | 23 m | 460 W | 2,1 A | 109 … 127 Ω |
| THC20-32 | 32 m | 640 W | 2,9 A | 79 … 91 Ω |
| THC20-45 | 45 m | 900 W | 4,1 A | 56 … 65 Ω |
| THC20-57 | 57 m | 1140 W | 5,2 A | 44 … 51 Ω |
| THC20-70 | 70 m | 1400 W | 6,4 A | 36 … 42 Ω |
| THC20-85 | 85 m | 1700 W | 7,7 A | 29 … 34 Ω |
| THC20-98 | 98 m | 1960 W | 8,9 A | 25 … 30 Ω |
| THC20-115 | 115 m | 2300 W | 10,5 A | 21 … 25 Ω |
| THC20-160 | 160 m | 3200 W | 14,5 A | 15 … 19 Ω |
Suositukset Grand Meyer® THC20 kuorimattoman lämmityskaapelin valintaan:
| Kaapelituote | Pituus (m) | Teho (W) | 7,5 cm (267 W/m²) | 10 cm (200 W/m²) | 12,5 cm (160 W/m²) | 15 cm (133 W/m²) | 17,5 cm (114 W/m²) |
|---|---|---|---|---|---|---|---|
| THC20-10 | 10 | 200 | 0,75 m² | 1,00 m² | 1,25 m² | 1,50 m² | 1,75 m² |
| THC20-15 | 15 | 300 | 1,13 m² | 1,50 m² | 1,88 m² | 2,25 m² | 2,63 m² |
| THC20-23 | 23 | 460 | 1,73 m² | 2,30 m² | 2,88 m² | 3,45 m² | 4,03 m² |
| THC20-32 | 32 | 640 | 2,40 m² | 3,20 m² | 4,00 m² | 4,80 m² | 5,60 m² |
| THC20-45 | 45 | 900 | 3,38 m² | 4,50 m² | 5,63 m² | 6,75 m² | 7,88 m² |
| THC20-57 | 57 | 1140 | 4,28 m² | 5,70 m² | 7,13 m² | 8,55 m² | 9,98 m² |
| THC20-70 | 70 | 1400 | 5,25 m² | 7,00 m² | 8,75 m² | 10,50 m² | 12,25 m² |
| THC20-85 | 85 | 1700 | 6,38 m² | 8,50 m² | 10,63 m² | 12,75 m² | 14,88 m² |
| THC20-98 | 98 | 1960 | 7,35 m² | 9,80 m² | 12,25 m² | 14,70 m² | 17,15 m² |
| THC20-115 | 115 | 2300 | 8,63 m² | 11,50 m² | 14,38 m² | 17,25 m² | 20,13 m² |
| THC20-160 | 160 | 3200 | 12,00 m² | 16,00 m² | 20,00 m² | 24,00 m² | 28,00 m² |
Tuotetiedot:
- Tuotemerkki: Grand Meyer
- Valmistusmaa: Liettua
- Takuuaika: 20 vuotta
Tuotteen ominaisuudet:
- Toimitussisältö: Grand Meyer® THC20 kuorimaton lämmityskaapeli, itsestään sammuva PVC-aaltoputki lämpötila-anturin kiinnitystä varten, järjestelmän asennusohjeet, takuutodistus
- Kaapelityyppi shieldattu kaksijohtiminen kaapeli
- Lineaarinen tehotiheys nimellisjännitteellä 20 W/m
- Suurin käyttölämpötila +90 °C
- Pienin asennuslämpötila –10 °C
- Pienin taivutussäde 6 cm
- Kaapelin ulkohalkaisija 5,0 mm
- Asennusjohto lämmityskaapelille 3,0 m PVC 3×1,0 mm²
- Liitäntäjohtimien värit ruskea – vaihe (L), sininen – nolla (N), keltavihreä – suojamaa (PE)
- Pituustoleranssi ±2 %
- Lämmitysjohtimet kierretty CuNi-, CuCr- tai NiCr-seoksista resistanssin mukaan
- Sisäeriste lämpöä kestävää ristisilloitettua polyeteeniä (XPLE)
- Alumiinifoliosta valmistettu suoja-alusta
- Vedonpoistokaapeli kierretty Al-Mg-langoista
- Ulkoinen eriste muokattua lämpöä kestävää PVC-muovia
Tuotteen tekniset tiedot:
- Jännite (V): 230
Pakkauksen mitat ja paino:
- Pakkauksen leveys (mm): 360,00
- Pakkauksen korkeus (mm): 360,00
- Pakkauksen syvyys (mm): 120,00
- Rahtipaino (kg): 0,90
