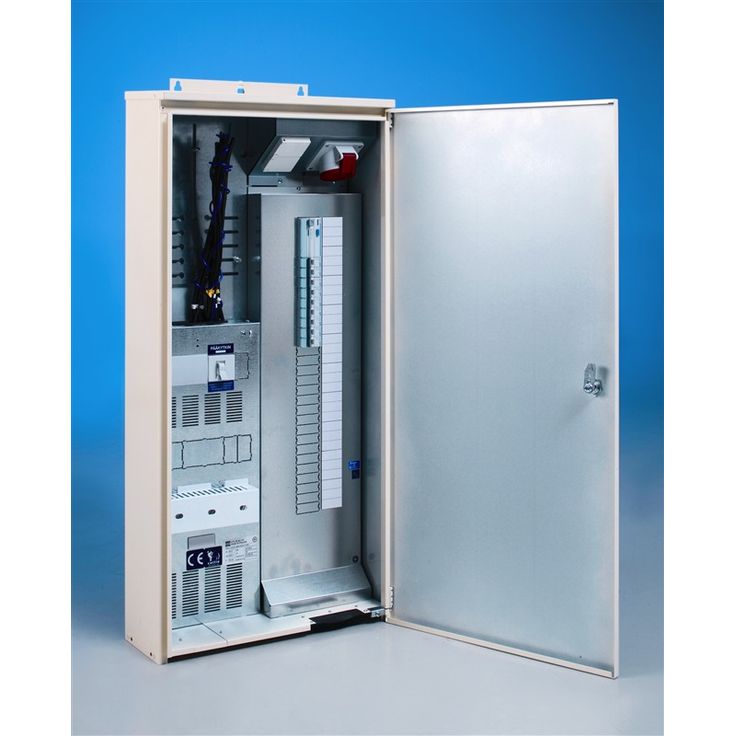

Mittauskeskus UTU collie 3806 P 50/2T+PR V

Omakotitalojen ja muiden pienkiinteistöjen mittauskeskus. Soveltuu myös työmaa-aikaiseen sähkönkäyttöön. Nimellisjännite 400 V. Nimellisvirta 50A. Nollaliitin Al 50 / Cu 35. Johdonsuojakatkaisijat C-käyrällä. Tariffinohjaussulake 10A. Päävarokkeet 3x63A -varokepesät, joissa on valmiina Al 6-50 / Cu 1,5-35 -liittimet. Kaapeleiden liittäminen tapahtuu aina alakautta. Kaapelin max. poikkipinta on 50 mm2. Syöttöosassa on irrotettava syöttökaapelin laippaosa 1x48 mm, sisältää kalvotiivisteen. Syöttöä ja maadoitusta varten on aihiot 2x38, 1x23 sekä 1x23/29 mm. Lähtöosassa on multilaippa 15x20 mm + 1x30 mm.

Keskuksesta on haaroitusmahdollisuus virtakiskosta ryhmäkeskukselle. Pinta-asennuksessa keskus kiinnitetään suoraan seinäpinnalle. Yläpäädyssä on avaimenreikäkiinnitys ja alapäädyssä hahlot kiinnitysruuveille. Uppoasennuksessa käytetään upotuskaulusta tai tehdään keskuksen ympärille rakennusaineinen kehys.

2-tariffikeskus yhdellä mittariristikolla. IP34. Asennus pintaan, uppoon, pylvääseen tai jalustalle. 2-osainen suko-pistorasia ja 3-vaih. 16A:n pistorasia joka on suojattu 30 mA vikavirtasuojakytkimellä, johdonsuojakatkaisijoita 6 kpl. Lev. 450 x Kork. 950 x Syv. 160 mm.

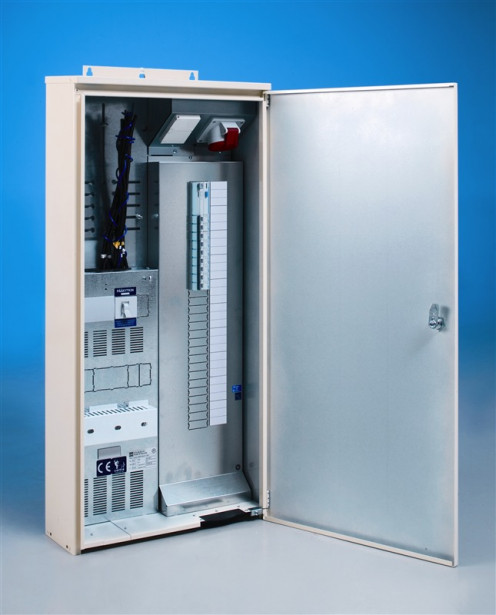

Huom! Tuotekuva ei täysin vastaa myytävää tuotetta. Tuotteen tarkan kokoonpanon voi tarkistaa oheisesta nousukaaviosta (PDF) ja valmistajan sivuilta.

Tuotetiedot:

• Tuotemerkki: UTU
• Sähkötuotesarja: collie
• Sertifikaatit ja hyväksynnät: CE-merkintä
• Valmistusmaa: Suomi
• Takuuaika: 24 kk

• GTIN-koodi: 6410034263298
• Sähkönumero: 3426329

Tuotteen mitat:

• Korkeus (mm): 950
• Leveys (mm): 450
• Syvyys (mm): 160
• Pituus (mm): 160
• Tuotteen paino (kg): 21,65

Tuotteen tekniset tiedot:

• IP-luokka: IP3X
• Nimellisvirta (A): 50
• Mittariristikkojen määrä: 1
• Alapuolisella kytkentätilalla: Puristimilla
• Moduulirivien määrä: 1
• Kenttien lukumäärä: 1

Pakkauksen mitat ja paino:

• Pakkauksen leveys (mm): 470,00
• Pakkauksen korkeus (mm): 180,00
• Pakkauksen syvyys (mm): 990,00
• Rahtipaino (kg): 19,80
