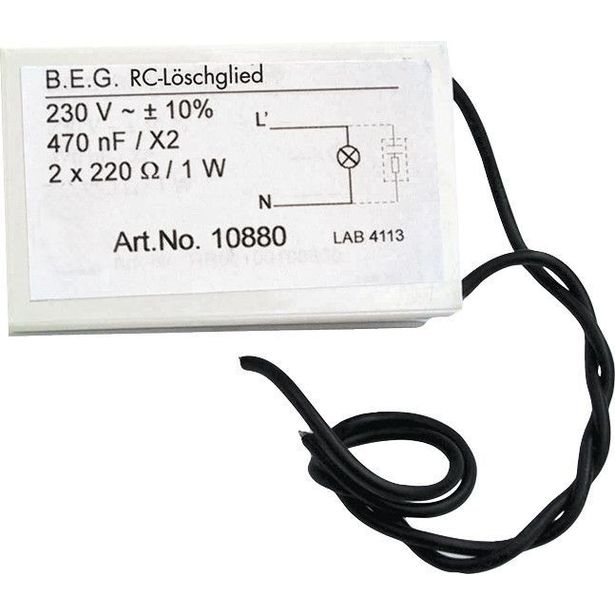

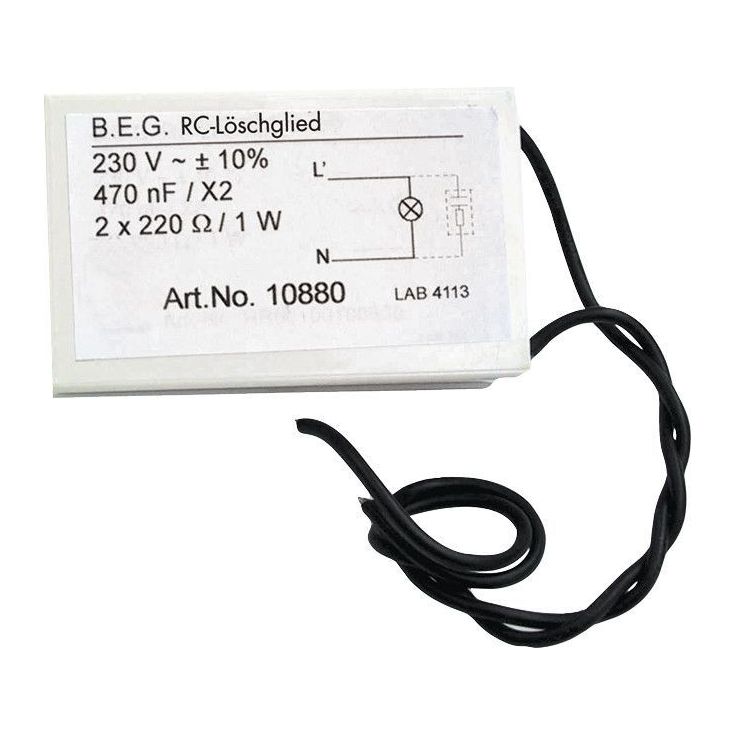

RC-häiriönpoistaja Luxomat, IP20

RC-häiriönpoistaja Luxomat. Häiriönpoistajalla eroon haamujännitteestä. Häiriönpoistaja mm. poistaa ilmiön, jossa tunnistin ei koskaan sammuta valoja vaan räpsyy ne päälle/pois sammutusvaiheessa.

Master-slave-kytkentä:

Kytkentä: Slave-linjan viimeisen slave-tunnistimen läheisyyteen liittimien N-R väliin.

Jos slave-tunnistimissa vilkkuu koko ajan vihreä merkkiledi riippumatta liikkeestä, on syytä epäillä että R-linjassa on indusoitunutta jännitettä. R-linjassa ei ole kuormaa, joten johtimeen voi indusoitua haamujännitettä toisista johtimista. Slave-tunnistimet eivät lähetä samaan aikaan liiketietoa väylälle. R-linjaan indusoitunut (tyypillisesti yli 15 V jännite) saa aikaan sen, että jokainen tähän linjaan kytketty slave-tunnistin luulee, että joku toinen linjan slave-tunnistimista lähettää liiketietoaan R-linjalle. Tunnistin ei suinkaan ole rikki, eikä tilanne parane vaihtamalla tunnistinta. Haamujännitteestä voidaan hankkiutua eroon lisäämällä RC-häiriönsuotopiiri (snubberi) R-linjan ja verkkosähkön nollan väliin. Tämä komponentti muuntaa haamujännitteen vastuksessa lämmöksi ja R-linjan jännite palautuu nollaan jokaisen tunnistimen tilatiedon lähetyksen jälkeen. RC-häiriönsuotopiiri on suositeltavaa lisätä jokaisen R-linjan viimeisen slave-tunnistimen läheisyyteen. Jos yhdelle master-tunnistimelle meneviä R-linjoja on useampia, saatetaan tarvita useampia RC-häiriönsuotopiirejä.

Rinnankytkentä:

Kytkentä: Liittimien N-L’ väliin.

Joissain tapauksissa on havaittu, että tunnistin sytyttää valot uudestaan heti, kun tunnistimen automatiikka on ne sammuttanut. Tämä johtuu sopivasta resonanssipiiristä kuorman, kaapeloinnin ja tunnistimen releen välillä. Sammuttamisesta syntyy piikki, joka häiritsee tunnistimen elektroniikkaa. Tunnistin luulee sähköistä häiriötä piirilevyllä liikkeeksi ja sytyttää valot. Ongelma ratkaistaan kytkemällä RC-häiriönpoistaja relekärjen rinnalle.

Tuotetiedot:

• Tuotemerkki: Luxomat
• Sertifikaatit ja hyväksynnät: CE-merkintä
• Valmistusmaa: Saksa
• Takuuaika: 24 kk

• GTIN-koodi: 4007529108800
• Sähkönumero: 2603401

Tuotteen mitat:

• Korkeus (mm): 24
• Leveys (mm): 39
• Syvyys (mm): 62
• Pituus (mm): 62
• Tuotteen paino (kg): 0,5

Tuotteen tekniset tiedot:

• IP-luokka: IP20
