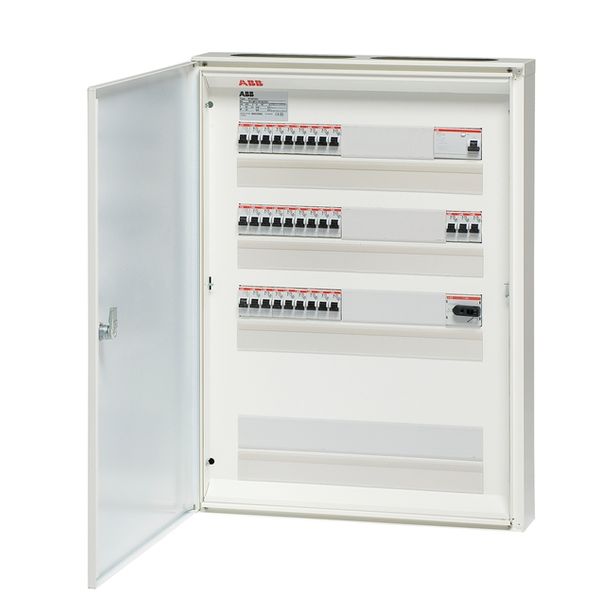

Ryhmäkeskus RY8E30U 80A IP34 pinta

ABB:n Näpsä-sarjan metallikoteloitu RY8E30U-ryhmäkeskus kosteaan tilaan pinta-asennukseen.

ABB:n ryhmäkeskukset pinta- sekä uppoasennukseen täyttävät kaikki standardien asettamat vaatimukset. Näpsä-keskusten suunnittelussa on kiinnitetty erityistä huomiota asennettavuuteen, muunneltavuuteen ja datatilojen riittävyyteen. Tuloksena on keskus, joka on sisältä suurempi kuin päältä, koska kaapelointitilat jäävät seinän sisään ja vain seinäverhoilun päälle kiinnitettävä ovi on näkyvissä. Ryhmäkeskuksia on saatavilla sekä teräslevyettä muovikoteloituina niin kuivaan kuin kosteaankin tilaan.

Ryhmäkeskuksen vikavirtasuojatut lähdöt on ryhmitelty selkeästi ja ratkaisu on joustava muutoksille. Kojeet on merkitty kosketussuojan alla helpottamaan kytkentää. Keskus kiinnitetään sivuilta seinärakenteisiin. Kojeteline voidaan asennuksen ajaksi poistaa löysäämällä neljää ruuvia ja näin helpottaa asennusta.

PE- ja N-kaapeleille on jousiliittimet 1,5-4 mm²:n ja ruuviliittimet 1,5-16 mm²:n johtimille. Liittimet ovat numeroituja ja pääkaaviossa on paikat, joihin lähtöjen PE- ja N-johtimet voidaan kytkettäessä merkitä.

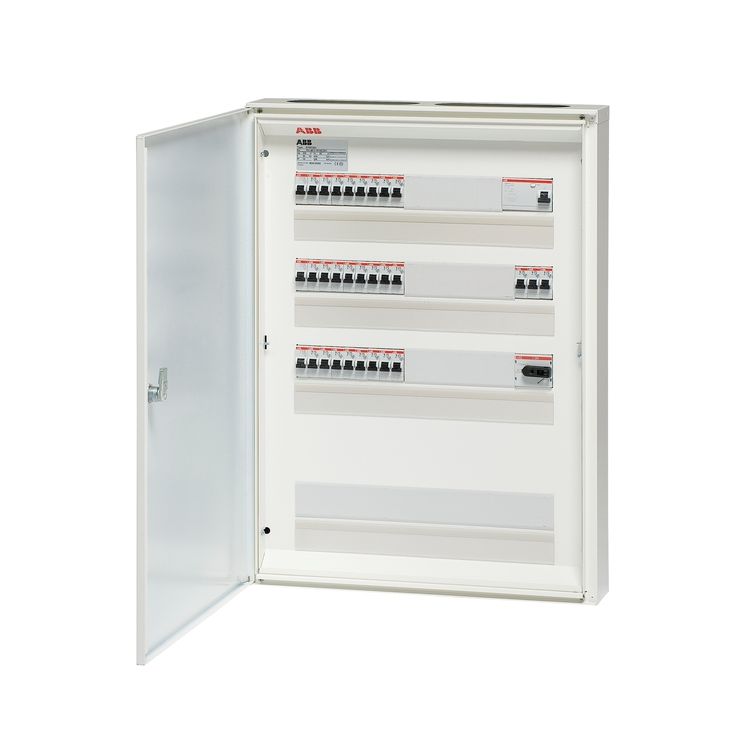

Ryhmäkeskus RY8E30U 80A IP34 pinta

Tuotetiedot:

• Tuotemerkki: ABB
• Korkeus: 500.00 mm
• Leveys: 112.00 mm
• Syvyys: 700.00 mm
• Jännite: 400 V
• Kotelointiluokka IP: 34
• Väri: Maalarinvalkoinen
• Tyyppi: RY8E30U
• Max. liitäntäkaapeli: Cu 35 mm²
• Oikosulkukestoisuus ICW:

Pakkauksen mitat ja paino:

• Pakkauksen leveys (mm): 560,00
• Pakkauksen korkeus (mm): 110,00
• Pakkauksen syvyys (mm): 770,00
• Rahtipaino (kg): 19,00
