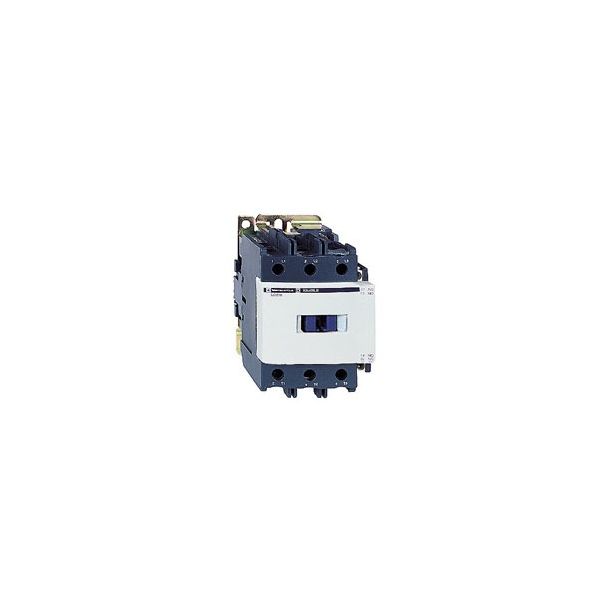

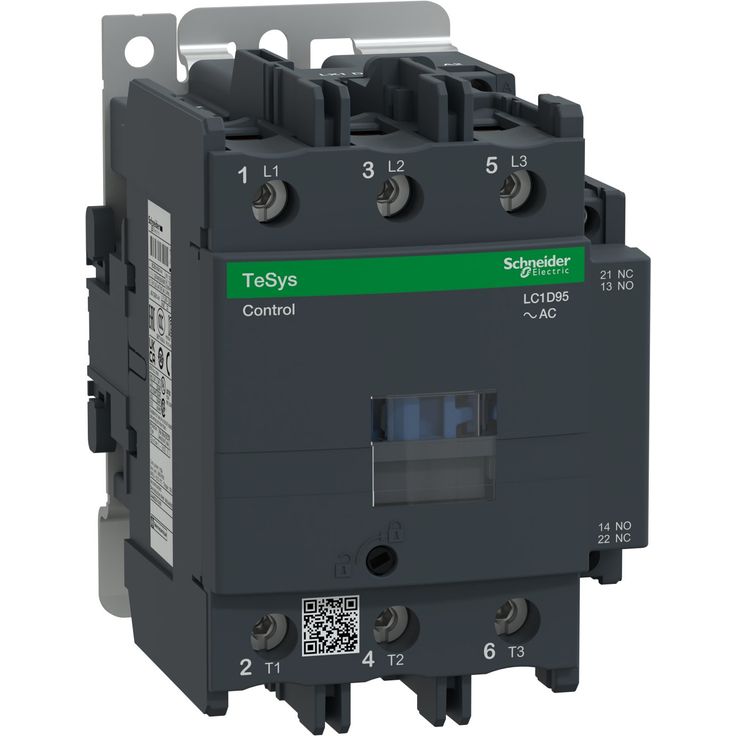

TeSys kontaktori 95A 230VAC LC1D95P7

Moottorikontaktori. Virta AC3, kelajännite 230VAC=P7, 24VDC=BL, 3p+1sulk+1av.

Tuotetiedot:

• Tuotemerkki: Schneider Electric
• Sähkötuotesarja: TeSys

• GTIN-koodi: 6410038602000
• Sähkönumero: 3860200

Tuotteen mitat:

• Korkeus (mm): 127
• Leveys (mm): 85
• Syvyys (mm): 130
• Tuotteen paino (kg): 1,61

Tuotteen tekniset tiedot:

• Napojen tyyppi 3P
• Number of NO poles 3
• Verkon taajuus 50/60 Hz
• Kontaktorin nimellisvirta D95
• Auxiliary contacts nature mirror contact IEC 60947-4-1
• Mechanically linked contact IEC 60947-5-1
• Ohjauspiirin jännite 230 V
• Heat dissipation 6 - 10 W 50/60 Hz
• Ohjauspiiri AC
• Ohjauspiirin taajuus 50/60 Hz
• Fire resistance 960 °C IEC 60695-2-1
• Ui rated insulation voltage 600 V UL
• 690 V IEC 60947-1
• 1000 V III 3d >product or component type kontaktori
• Flame retardance
• Standardit EN 60947-1
• IEC 947-1
• IEC 947-4-1
• PTB
• BS 5424
• DNV
• EN 60947-4-1
• GL
• JEM 1038
• NF C 63-110
• VDE 0660
• Hyväksynnät CSA
• UL
• Kontaktori LC1D
• Toimintalämpötila, ºC -5 °C-60 °C
• Alue Tesys
• Suojaava päällys mukana
• Terminals description ISO n°1 (13-14)NO
• (21-22)NC
• (A1-A2)CO
• Varastointilämpötila -60 °C-80 °C
• Permissible ambient air temperature around the device -40 °C-70 °C
• Product or component type kontaktori
• Flame retardance V1 UL 94
• IP degree of protection IP2x VDE 0106
• Ith cnvtl free air therm crrt 125 A <= 60 °C
• 10 A <= 60 °C
• Non-overlap time 1.5 ms on energisation
• Operating altitude 3000 m without
• Operating rate <= 3600 cyc/h <= 60 °C
• Rated breaking capacity 1100 A 440 V IEC 60947
• Shock resistance 8 gn half sine wave 11 ms
• 10 gn half sine wave 11 ms
• Short-circuit protection 160 A gG <= 690 V
• 200 A gG <= 690 V
• 10 A gG IEC 60947-5-1
• Tightening torque 9 N.m hexagonal
• 1.2 N,m
• Vibration resistance 3 gn contactor closed 5 - 300 Hz
• 2 gn contactor open 5 - 300 Hz

Pakkauksen mitat ja paino:

• Pakkauksen leveys (mm): 158,00
• Pakkauksen korkeus (mm): 95,00
• Pakkauksen syvyys (mm): 135,00
• Rahtipaino (kg): 1,00

HUOM! Kehys on tilattava erikseen.
