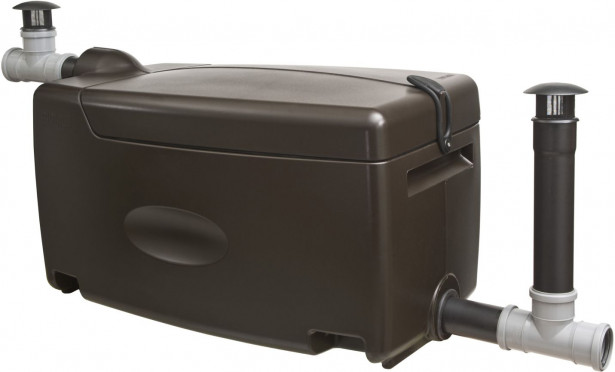

Harmaavesisuodatin Biolan Light

Biolan Harmaavesisuodatin light on pesuvesien käsittelyyn tarkoitettu lämpöeristämätön suodatinmoduuli. Oikein mitoitettu, asennettu ja käytetty Biolan Harmaavesisuodatin light -jätevesijärjestelmä täyttää Valtioneuvoston asetuksen (209/2011) vaatimukset talousjätevesien käsittelystä vesihuoltolaitosten viemäriverkostojen ulkopuolisilla alueilla. Moduulin suodatinmateriaalin puhdistusteho säilyy noin 100 käyttövuorokautta, minkä jälkeen se on vaihdettava huolto-ohjeiden mukaisesti. Suodatin on valmistettu pakkasenkestävistä materiaaleista ja se on lämpöeristämätön. Laite on toimintavarma ja pitkäikäinen.

Biolan Harmaavesisuodatin lightin toiminta

• Biolan Harmaavesisuodatin lightin toiminta perustuu jäteveden mekaaniseen ja biologiseen suodattamiseen. Suodattimessa käytetään eloperäistä suodatinmateriaalia, johon jäteveden lika-aineet tarttuvat. Materiaalin pinnalla elävä pieneliöstö käyttää veden epäpuhtauksia ravinnokseen.
• Moduulissa on viisi päällekkäin sijoitettua suodatinlaatikkoa. Jätevesi johdetaan ylimmäiseen suodatinlaatikkoon. Suodattimen sisällä jätevesi valuu vaakavirtauksena, painovoimaisesti suodatintasolta toiselle laatikon päädyssä olevien aukkojen kautta.

Tuotetiedot:

• Tuotemerkki: Biolan

• GTIN-koodi: 6411960057227
• LVI-numero: 3623616

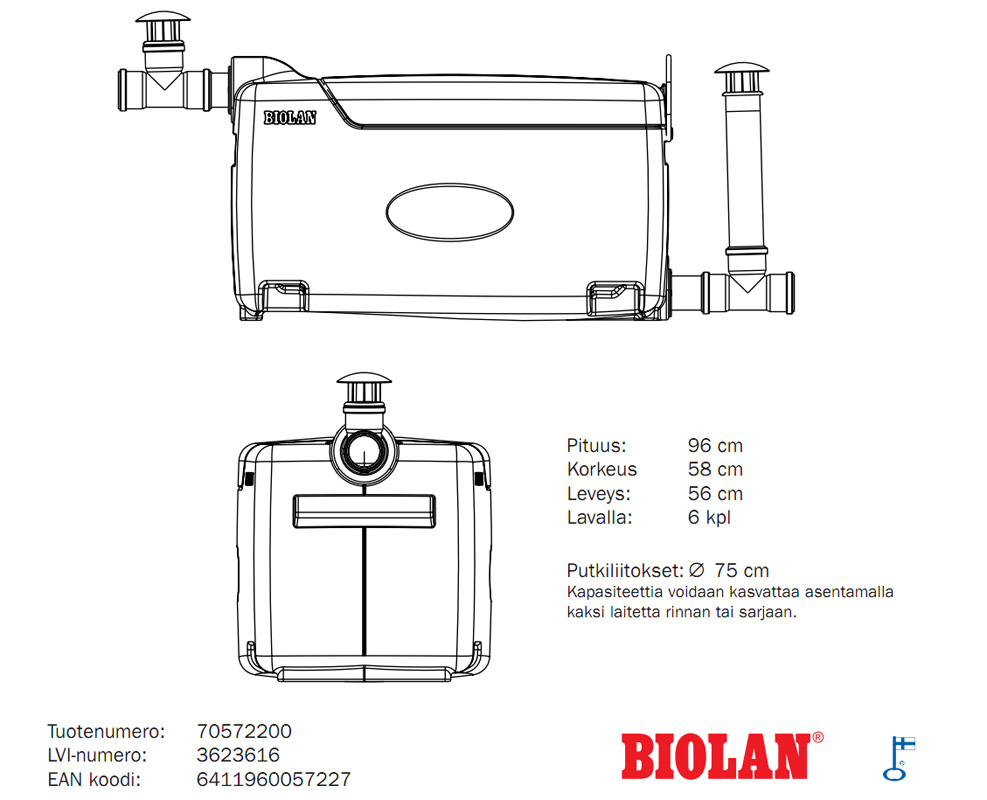

Tuotteen mitat:

• Korkeus (mm): 580
• Leveys (mm): 560
• Syvyys (mm): 960
• Tuotteen paino (kg): 24

Tuotteen ominaisuudet:

• Asennetaan joko maan pinnalle tai upotetaan osittain
• Suodatinmateriaalin vaihto helppoa päällekkäisten hyllyjen ansiosta
• Voidaan laajentaa painevesikohteen vaatimukset täyttäväksi
• Biolan Harmaavesisuodattimista tuttu, tutkittu ja tehokas käsittelymenetelmä
• Ei erillistä sakokaivon tarvetta
• Ei loka-autotyhjennyksiä
• Suodatinmateriaali käytön jälkeen kompostoitavissa
• Kevyt kantaa, kuljettaa ja asentaa

Pakkauksen mitat ja paino:

• Pakkauksen leveys (mm): 560,00
• Pakkauksen korkeus (mm): 580,00
• Pakkauksen syvyys (mm): 960,00
• Rahtipaino (kg): 24,00

Harmaavesisuodatin lightin käyttö

• Puhdistamo sietää pieniä määriä siivouksessa käytettäviä antibakteerisia ja klooripohjaisia puhdistusaineita. Pesuaineiden annostelussa tulee noudattaa valmistajan antamia ohjeita.
• Suodattimeen ei saa johtaa WC:n tai kuivakäymälän jätevesiä, sade-, hule- tai perustusten kuivatusvesiä. Puhdistamoon ei saa johtaa myrkyllisiä kemikaaleja tai niitä sisältäviä aineita, jotka voivat tappaa jätevettä puhdistavat pieneliöt, esimerkiksi putkenavausaineet, maalit, öljyt, liuottimet. Haitalliset aineet tunnistaa tuotteen pakkauksen kemikaalimerkinnöistä.

• Suodatinmateriaalilaatikot jätetään suodattimen sisälle. Suodatinmateriaalin jäätyminen ei vahingoita laitteen rakenteita. Mikäli suodatinmateriaali on keväällä käyttöön otettaessa jäässä, se sulatetaan valuttamalla suodattimen läpi lämmintä, puhdasta vettä.

• Suodatin asennetaan tasaiselle, kantavalle, routimattomalle alustalle, esimerkiksi sorapatjan, murskepatjan tai valetun betonilaatan päälle. Suodattimen tulee olla vaakasuorassa sekä pituus- että poikittaissuunnassa, jotta jätevesi virtaa tasaisesti hyödyntäen kaiken puhdistuspintaalan suodatinmateriaalista.

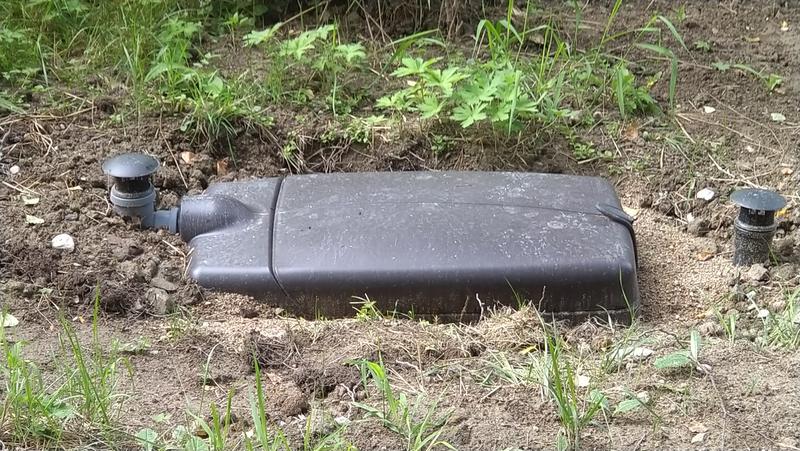

• Sijoittaminen ulos: Biolan Harmaavesisuodatin light sijoitetaan maan päälle tai upotetaan osittain maahan. Suodatin sijoitetaan paikkaan, johon ei kerry seisovaa vettä esimerkiksi tulva-aikana. Puhdistamo voidaan asentaa ulos ilman sääsuojaa. Laite on lämpöeristämätön. Talvikäytössä oleva laite tulee olla sijoitettu tilaan, missä lämpötila pysyy nollan yläpuolella.
• Sijoittaminen asuinrakennuksen yhteyteen: Mikäli suodatin asennetaan sisätiloihin tai asuinrakennuksen välittömään yhteyteen (esim. terassin alle) suunnittelussa tulee huomioida, että tilaan on oma huoltosisäänkäynti. Tilassa on oltava lattiakaivo tai tila on maapohjalla mahdollisten häiriötilanteiden vuoksi.

• Suodattimen toiminta perustuu pieneliöiden toimintaan. Elääkseen pieneliöt tarvitsevat happea, joten suodattimen ilmanvaihdosta on huolehdittava. Ilmanvaihtoa varten moduulin mukana tulee kaksi t-haaraa, joiden avulla ilmanvaihdon voi toteuttaa. Tehokkaan painovoimaisen ilmankierron edellytys on tuloilman ja poistoilman korkeusero (alhaalta ylös) sekä mahdolliset lämpötilaerot (kylmästä lämpimään).
• Puhdistamon korvausilma otetaan purkuputkenpäästä tai purkuputkesta maanpinnalle nousevan ilmaputken kautta. Ulkotiloissa olevan puhdistamon poistoilma johdetaan viemärituuletuksena katolle tai tuloviemärissä olevan ilmaputken kautta pihamaalle. Sisätilossa tai asuinrakennuksen välittömässä yhteydessä olevan puhdistamon poistoilma johdetaan viemärituuletuksena rakennuksen katolle.

• Jätevedet johdetaan suoraan suodattimeen joko viettoviemärillä tai pumppukaivon avulla. Viettoviemäreitä asennettaessa tulee huomioida riittävä kaltevuus (vähintään 1-1,5 %), jotta jätevesi virtaa esteettä talon lähtöviemäristä aina purkupisteeseen saakka. Saostuskaivoa ei tarvita.
• Moduulissa on tulo- ja poistoyhde 75 mm viemäriputkelle. Tuloyhde sijaitsee moduulin yläreunassa ja poistoyhde alareunassa. Moduuleita on mahdollista liittää kaksi sarjaan ja rinnan.
• Sarjaankytkentä: Rakennuksesta tuleva viemäriputki liitetään ensimmäiseen moduuliin. Moduulin lähtöputki liitetään toisen moduulin tuloyhteeseen. Toisesta moduulista vesi johdetaan normaalisti purkupisteeseen.
• Rinnankytkentä: Jätevesi jaetaan kahteen moduuliin muhvihaaran avulla. Tasaisen jakautumisen varmistamiseksi tuloputkessa on hyvä olla ennen muhvihaaraa 80 cm:n mittainen suora osuus vähentämässä tulevan vesivirran pyörteilyä.
• Neljän moduulin kytkentä yhteen: Jätevesi jaetaan kahteen rinnan kytkettyyn moduulin, joiden perään on asennettu sarjaan toiset yksiköt.

• Mikäli jätevesijärjestelmässä hyödynnetään olemassa olevia saostuskaivoja, niiden on oltava umpinaiset ja hyväkuntoiset.

• Pumpun käyntiä tulee jaksottaa kellokytkimellä niin, että yhden käyntijakson aikana pumppu tuo suodattimelle korkeintaan 20 litraa jätevettä. Mikäli jätevesijärjestelmä koostuu vain yhdestä moduulista, suositeltava pumppausmäärä on 10 litraa. Biolan Ajastin, Uppopumppu ja Pumppauskaivo ovat saatavilla lisävarusteina.

• Puhdistettu jätevesi johdetaan sopivaan purkupaikkaan, esim. kivipesään, imeytyskuoppaan tai avo-ojaan. Suunnittelussa tulee huomioida, että jäteveden purku on esteetöntä myös korkean pinta- tai pohjaveden aikaan. Avo-ojaan johdettaessa putken päähän on hyvä laittaa läppä tai verkko jyrsijöiden ja muiden pieneläinten pääsyn estämiseksi.

• Suodatinmateriaali on laitteen sisällä säkkiin pakattuna. Suodatinmateriaali jaetaan säkistä laatikoihin. Materiaali revitään ilmavaksi ja levitetään kevyesti taputtelemalla tasaisesti laatikkoon. Pakkaustavasta johtuen pussissa saattaa olla ylimääräistä suodatinmateriaalia. Suodatinmateriaalia on laatikossa sopivasti kun sen pinta on noin 2 cm laatikon reunojen alapuolella. Lopuksi suodatinmateriaalia vedetään n. 5 cm taaksepäin laatikon purkupäässä olevien V-aukkojen edestä.Suodatinlaatikot pinotaan tukevasti päällekkäin, suodattimen sisälle, joka toinen laatikko toisinpäin: alimmaisen laatikon purkuaukot (v-aukot)purkuviemärin puolelle, toiseksi alimman purkuaukot tuloviemärin puolelle jne. Tällöin vesi kiertää kaikkien hyllyjen läpi ennen ulospurkua.
