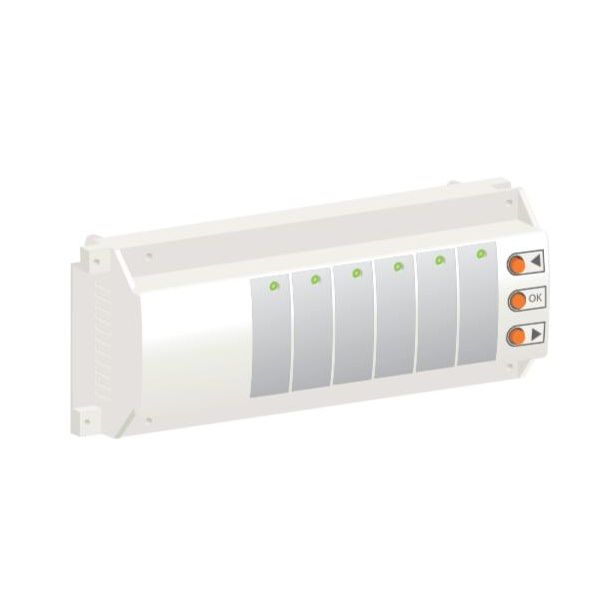

Kytkentäyksikkö RF LCD Wehofloor

Kytkentäyksikköä RF LCD käytetään termostaatin kytkemiseen WehoFloor-lattialämmitysjärjestelmään. Kytkentäyksikössä on kanavat kuuden langattoman LCD-termostaatin kytkentää varten. Laajennusmoduulilla voidaan lisätä vielä neljä lisäkanavaa. Kytkentäyksikkö asennetaan jakotukin yhteyteen.

Kytkentäyksikkö toimii 230 V jännitteellä ja se yhdistetään laitteessa olevalla pistotulpalla sähköverkkoon. Myös langattomassa järjestelmässä on tällöin oltava 230 V toimilaitteita.

WehoFloor-lattialämmitysjärjestelmän toimivuus on taattu, kun järjestelmä kokonaisuudessaan koostuu WehoFloor-komponenteista.

Tuotetiedot:

Tuotetiedot:

• Tuotemerkki: Wehofloor
• Jännite: 230 V
• Kotelointiluokka IP: 30
• WehoFloor-tuotenumero: 1064605
• 6 kanavaa
• Radiotaajuus: 868,3 MHz, < 10 mW
• Käyttöjännite: 230 VAC +/- 10 % 50 Hz
• Kantama: noin 180 m avoimessa tilassa, n. 50 m asuinympäristössä
• Käyttölämpötila: 0-50 °C

• Säätöominaisuudet:
• Suhteellinen säätö: 15 minuutin jaksot, 2 °C
• Vähimmäisjaksot: 3 minuuttia pysäytettynä, 2 minuuttia toiminnassa

• Liitännät:
• Pumppu tai lisälaitteet: Rele => 5 A/ 250 VAC (vapaa kontakti)
• Toimilaitteet (normaalisti suljettu): Rele => 5 A/ 230 VAC ( L, N)
• Helpon asennuksen vuoksi suosittelemme enintään 4 toimilaitetta/vyöhyke

• Yhdistelmät:
• 10 kanavaa = 1 ohjainyksikkö, 6 kanavaa +1 laajennusmoduli, 4 kanavaa

Pakkauksen mitat ja paino:

• Rahtipaino (kg): 1,00
