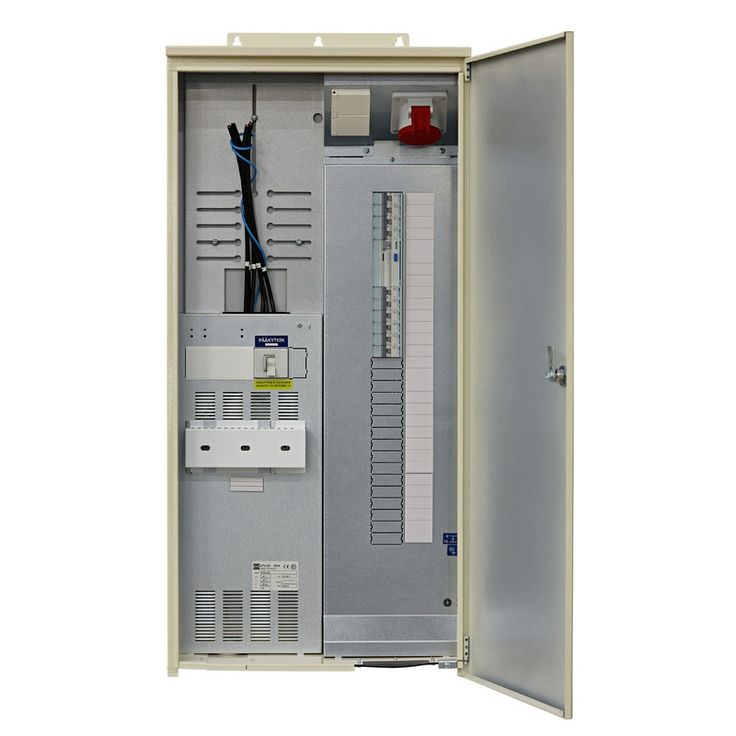

Mittauskeskus UTU collie 3806 P63 1T+PR V
Omakotitalojen ja muiden pienkiinteistöjen mittauskeskus. Soveltuu myös työmaa-aikaiseen sähkönkäyttöön. Asennus pintaan, uppoon, pylvääseen tai jalustalle.
Kaapeleiden liittäminen tapahtuu aina alakautta. Kaapelin max. poikkipinta on 50 mm2. Syöttöosassa on irrotettava syöttökaapelin laippaosa 1x48 mm, sisältää kalvotiivisteen. Syöttöä ja maadoitusta varten on aihiot 2x38, 1x23 sekä 1x23/29 mm. Lähtöosassa on multilaippa 15x20 mm + 1x30 mm. Keskuksesta on haaroitusmahdollisuus virtakiskosta ryhmäkeskukselle. Pinta-asennuksessa keskus kiinnitetään suoraan seinäpinnalle. Yläpäädyssä on avaimenreikäkiinnitys ja alapäädyssä hahlot kiinnitysruuveille. Uppoasennuksessa käytetään upotuskaulusta tai tehdään keskuksen ympärille rakennusaineinen kehys.
Pääkytkin ei katkaise jännitettä mittarilta. IP34. Johdonsuojakatkaisijoita 6 kpl. Lev. 450 x Kork. 950 x Syv. 160 mm.
Mittauskeskus UTU collie 3806 P63 1T+PR V
Tuotetiedot:
- Tuotemerkki: UTU Elec
- Korkeus: 950.00 mm
- Leveys: 450.00 mm
- Syvyys: 160.00 mm
- Kotelointiluokka IP: 34
Tekniset tiedot
- 1-tariffikeskus
- Nimellisjännite 400 V
- Nimellisvirta 50A
- Nollaliitin Al 50 / Cu 35
- Johdonsuojakatkaisijat C-käyrällä
- Tariffinohjaussulake 10A
- Päävarokkeina 3 x 63 A varokepesät, joissa on valmiina Al 6-50/Cu 1,5-35 -liittimet
- 2-osainen suko-pistorasia ja 3-vaih
- 16A:n pistorasia, joka on suojattu 30 mA vikavirtasuojakytkimellä
- Multilaippa 15x20 mm + 1x30 mm
Pakkauksen mitat ja paino:
- Pakkauksen leveys (mm): 455,00
- Pakkauksen korkeus (mm): 175,00
- Pakkauksen syvyys (mm): 980,00
- Rahtipaino (kg): 17,00
