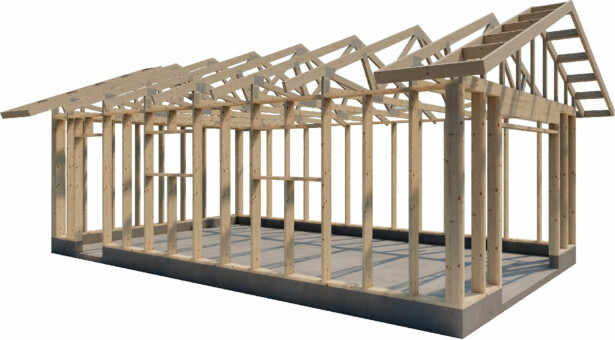

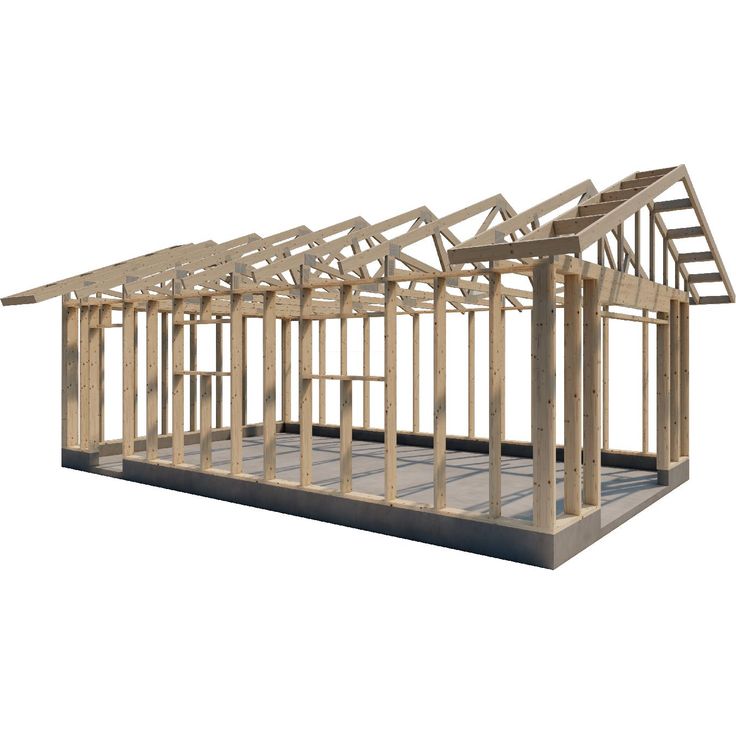

Autotallin runkopaketti Aarni, eri kokoja

Yksilöllisesti suunniteltava autotallin runkopaketti runkorakennesuunnitelmineen tekee runkorakentamisesta helppoa ja nopeaa. Rakentaminen onnistuu hyvin omatoimirakentajalta ja on kustannustehokasta teettää ammattirakentajalla. Tuote soveltuu käytettäväksi kylmissä, eristetyissä ja myöhemmin eristettävissä rakennuksissa.

Runkopaketti sisältää seinien runkotolpat oikeisiin mittoihin sahattuina, ylä- ja alajuoksut ilman jatkoksia oikeisiin mittoihin sahattuina, sekä päätyseinien päälle tulevat sisäkaton koolauksen kiinnityspuut. Lisäksi pakettiin sisältyy rungon puutavarat ikkuna-aukkojen ja oviaukkojen rakentamiseksi. Seinien puutavara on 42 mm x 148 mm ja runkotolppajako on 600 mm. Katon osalta pakettiin kuuluvat teollisesti valmistetut nr-ristikot kulmarautoineen. Päätyjen ristikoissa on runkotolppien kohdilla pystypuut helpottamassa ja nopeuttamassa päätykolmioiden levytyksen ja ulkoverhouksen tekemistä. Pakettiin kuuluu myös päätyräystäiden puut 42 mm x 123 mm, jotka sahataan työmaalla käytettävän räystäsratkaisun mukaiseen mittaan. Puutavarat ovat suomalaista kuusta.

Runkorakennesuunnitelmat sisältyvät runkopakettiin ja ne toimitetaan pdf-muodossa tilaajalle runkopaketin tilaamisen jälkeen. Rakennekuvien osalta viralliset ristikkosuunnitelmat toimitetaan tilaajalle pdf-muodossa heti ristikkosuunnittelun jälkeen. Rakennesuunnitelmat pitävät sisällään kaikki tarvittavat suunnitelmat rakentamista varten. Suunnitelmat varustetaan kohdekohtaisilla tiedoilla ja ne sopivat käytettäviksi sellaisenaan virallisina runkorakennesuunnitelmina. Rakenteet suunnitellaan määräysten mukaisesti ja niissä huomioidaan mahdolliset palo-osastointitarpeet.

Lupakuvat rakennuksesta voi tilata runkopaketin tilaamisen yhteydessä, tai ne voi tilata ennakkoon. Autamme tarvittaessa rakennusluvan hakemiseen liittyvissä kysymyksissä, toimimme rakennushankkeissa rakennussuunnittelijoina ja varmistamme suunnitelmien kelpoisuuden valvontaviranomaisille täydentämällä ne kohdekohtaisilla tiedoilla. Lupakuvat sisältävät arkkitehtisuunnitelmista pohjapiirustuksen, julkisivupiirustuksen, sekä leikkauksen.

Huom! Ei sisällä asemapiirrosta, eikä energiatodistusta.

Perustuksen mittapiirustus periaateleikkauksineen toimitetaan arkkitehtisuunnitelmien yhteydessä pdf-muodossa. Tämä mahdollistaa perustusten suunnittelun ja tarvittaessa perustuksen rakentamisen ennen runkopaketin tilaamista.

Tuotetiedot:

• Tuotemerkki: Aarni
• Valmistusmaa: Suomi

Tuotteen ominaisuudet:

• Materiaali: Puu
• Pintakäsittely: Puuvalmis
• Sisältää vesikatemateriaalin: Ei
• Sisältää lattian: Ei
• Toimitussisältö:
  • NR-kattoristikot
  • Kattoristikoiden kiinnityskulmat
  • Ankkurinaulat kiinityskulmille
  • Seinien runkotolpat 42 mm x 148 mm
  • Seinien ylä- ja alajuoksut 42 mm x 148 mm
  • Sisäkaton laudoituksen kiinnityspuut päätyseinille 42 mm x 148 mm
  • Päätyräystäspuut 42 mm x 123 mm
  • Ikkuna- ja oviaukkojen vaakapuut 42 mm x 148 mm
  • Autotallin ovien ylityspalkit
  • Ei sisällä runkoliitosten kiinnikkeitä
• Seinärungon leveys: 148 mm
• Runkotolppajako: 600 mm
• Ristikkojako: 1200 mm
• Toimitukset mahdollisia Rovaniemen eteläpuoleisille alueille, joissa lumikuorma maassa on max. 2,75 kN/m², pois lukien saaristo ja saaret

Lupakuvat:

Lupakuvien arkkitehtisuunnittelupalvelu on helppo ja edullinen tapa aloittaa autotallin rakentaminen. Suunnitelmilla saadaan haettua rakennuslupaa ja niitä voi hyödyntää rakennushankkeen valmistelevissa toimissa, kuten urakkatarjouspyynnöissä.

Suunnittelussa käytettävät rakenneratkaisut ja mitoitukset toteutetaan yksilöllisesti suunniteltavien 1200-sarjan runkopakettien mukaisesti. Tämä mahdollistaa runkopaketin hankinnan ja käytön rakentamisessa, mutta ei poissulje rakentamista pitkästä puutavarasta, tai elementeistä.

Suunnittelija on lupakuvien tilaajaan yhteydessä 5 arkipäivän sisällä tilauksesta ja kartoittaa suunnitellussa tarvittavat tiedot, jonka mukaisesti suunnittelu toteutetaan. Lupakuvat luovutetaan tilaajalle sähköpostitse pdf- ja dwg-muodossa 10 arkipäivän sisällä tarvittavien lähtötietojen saamisesta. Lupakuvien suunnittelija toimii rakennushankkeessa rakennussuunnittelijana ja täyttää sähköisiin järjestelmiin, kuten Lupapiste, suunnittelijan tarvittavat tiedot.

Lupakuvat sisältävät pohjapiirroksen, leikkauspiirustuksen, sekä julkisivupiirustuksen. Asemapiirroksen piirtäminen ei sisälly suunnittelupalveluun, mutta se on mahdollista saada lisäpalveluna. Perustussuunnitelmat, runkorakennesuunnitelmat ja LVIS-suunnitelmat eivät sisälly palveluun.

Suunnitteluun tarvittavien lähtötietojen selvittäminen ja hankkiminen on tilaajan tehtävä. Tilaaja on myös velvollinen varmistamaan, että suunniteltava rakennus on mahdollista rakentaa rakennuspaikalle.

Suunnitelmien luovutuksen jälkeen tehtävät suunnitelmien muutostyöt ja täydennystyöt toteutetaan tarvittaessa lisätöinä, joista sovitaan aina ennakkoon.

Rakennushankkeeseen tarvitaan pääsuunnittelija, joka on hyvä palkata hankkeeseen hyvissä ajoin ennen rakennusluvan hakemista.
